창고지붕 철골구조 우수관

철골 구조체에 우수관을 거치하는 방식은 무엇인가요

철골 구조체에 우수관을 거치할 때는 주요 구조 부재가 아닌 부속 부재나 별도 설치된 거치 프레임에 고정하는 방식이 우선 검토된다. 철골은 하중을 지지하는 역할이 명확히 나뉘어 있어, 어느 부재가 주요 구조 부재이고 어느 부재가 부속 부재인지 구분하는 것이 거치 방식을 정하는 첫 단계다.

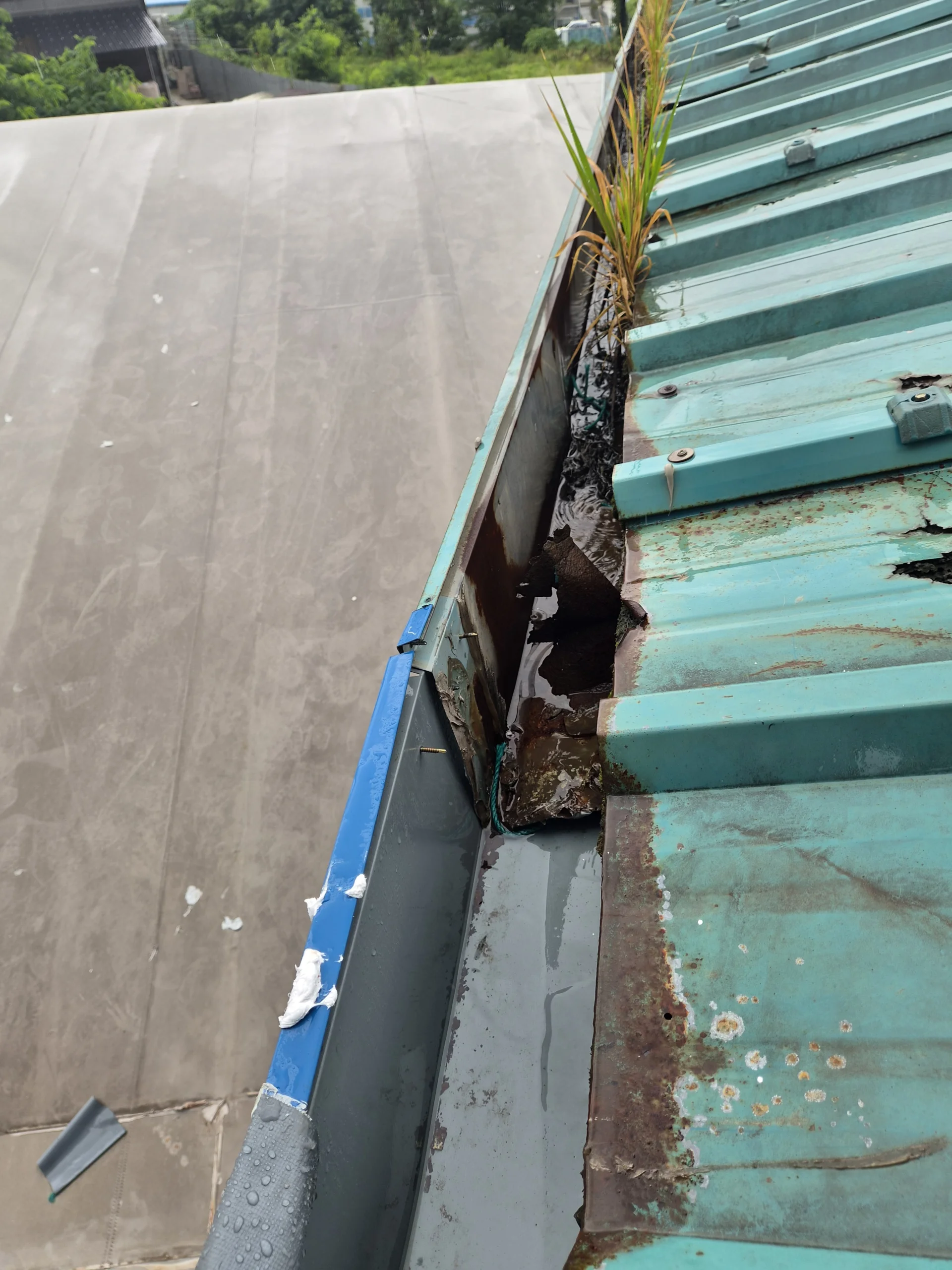

거치 위치를 정할 때는 배수 경로와 구조 부재 배치를 함께 고려해, 물받이 경사와 고정 간격이 실제 배수 흐름에 맞도록 조정한다.

철골 구조는 부재 간 연결부가 볼트 접합인지 용접 접합인지에 따라 추가 고정이 가능한 위치가 달라지므로, 기존 접합 방식을 먼저 파악하는 것이 거치 계획의 출발점이 된다.

구조 부재 용접·천공은 왜 임의로 하면 안 되나요

주요 구조 부재에 대한 임의 용접이나 천공은 구조 안전에 영향을 줄 수 있어 구조 검토가 선행되어야 한다. 철골 부재는 설계 단계에서 하중 분배가 계산돼 있어, 현장에서 임의로 구멍을 뚫거나 용접을 추가하면 예상치 못한 응력 집중이 생길 수 있다.

이 때문에 구조 부재에 직접 고정이 필요한 경우에는 시공 전 구조 검토를 거쳐 허용 가능한 위치와 방식을 확인하는 절차가 함께 진행된다.

작은 구멍 하나라도 인장력을 받는 부재의 단면을 줄이는 결과로 이어질 수 있어, 크기와 무관하게 주요 부재에 대한 천공은 사전 검토 대상으로 다뤄야 한다.

화기작업 관리는 어떻게 이루어지나요

철골에 브라켓을 용접하는 작업은 불티가 발생하는 화기작업으로 분류되며, 작업 전 화기작업 허가와 주변 적재물 이동·차폐가 선행되어야 한다. 창고는 적재물이 가연물인 경우가 많아 화재 위험이 일반 현장보다 크다.

작업 중에는 화재감시자를 배치하고 소화기를 비치하며, 작업이 끝난 뒤에도 잔불이 남아있지 않은지 확인하는 절차를 거쳐야 한다. 인접한 샌드위치 판넬은 내부 단열재 종류에 따라 연소 특성이 달라 화기작업 시 더 주의가 필요하다.

작업 종료 직후 잔불이 없어 보여도 한동안 시간을 두고 재확인하는 것이 안전한데, 단열재 내부에서 서서히 열이 번지다 뒤늦게 발화하는 경우가 있기 때문이다.

구조 검토는 언제 선행되어야 하나요

구조 검토는 주요 구조 부재에 고정 하중을 추가하기 전, 그리고 용접이나 천공처럼 부재 단면을 변형시키는 작업 전에 선행되어야 한다. 특히 노후 철골 구조는 기존 부식 상태에 따라 허용 하중이 설계값보다 낮아졌을 가능성도 함께 고려해야 한다.

구조 검토 없이 진행된 임의 가공은 당장 문제가 없어 보여도 시간이 지나며 부재 피로나 변형으로 이어질 수 있다.

구조 검토는 우수관 하중뿐 아니라 향후 추가될 수 있는 설비 하중까지 함께 고려해 진행하면, 나중에 또 다른 고정 작업이 필요할 때 반복 검토하는 수고를 줄일 수 있다.

철골 구조 특성상 주의할 점은 무엇인가요

철골 구조는 목구조나 콘크리트 구조와 달리 부재 하나의 손상이 인접 구간의 하중 분배에 영향을 줄 수 있다는 점을 우선 고려해야 한다. 우수관 거치를 위한 소규모 고정 작업이라도 부재 종류를 정확히 구분하지 않으면 예상치 못한 부위에 하중이 집중될 수 있다.

녹이나 부식이 진행된 철골 부재는 겉보기와 달리 두께가 얇아져 있을 수 있어, 고정 작업 전 해당 부재의 상태를 별도로 확인하는 것이 안전하다.

외부에 노출된 철골 구조는 도장 상태에 따라 부식 진행 속도가 크게 달라지므로, 우수관 거치를 계획하기 전에 인근 부재의 도장 상태와 부식 여부를 함께 점검해 두는 것이 좋다.

거치 작업을 마친 뒤에도 정기적으로 고정부의 볼트 상태와 용접부 균열 여부를 점검 항목에 포함해 두면, 구조 부재에 가해지는 하중 변화를 조기에 알아챌 수 있다.

철골 구조의 특성을 충분히 이해하고 접근하면 우수관 거치 작업 자체는 크게 어렵지 않지만, 구조 검토를 생략한 임의 작업만큼은 어떤 경우에도 피해야 한다.
